牌樓-廟溝后石牌樓-與營造法式的比較

發布時間：2013-07-25 00:00:20 閱讀：6198

廟溝后牌樓斗拱的布局

《營造法式》(以下簡稱《法式》)卷四“總鋪作次序”條曰:“當心間須用補間鋪作兩朵，次間及梢間各用一朵。其鋪作分布令遠近皆勻。”廟溝后石雕牌樓坊僅一開間，補間鋪作恰用兩朵，鋪作分布中至中距離，補間鋪作之間為109厘米，補間鋪作與柱頭(轉角)鋪作之間110厘米，即有1厘米的誤差，可視為其分布“遠近皆勻”。牌樓的斗拱和樓子

廟溝后石牌樓斗栱的組合

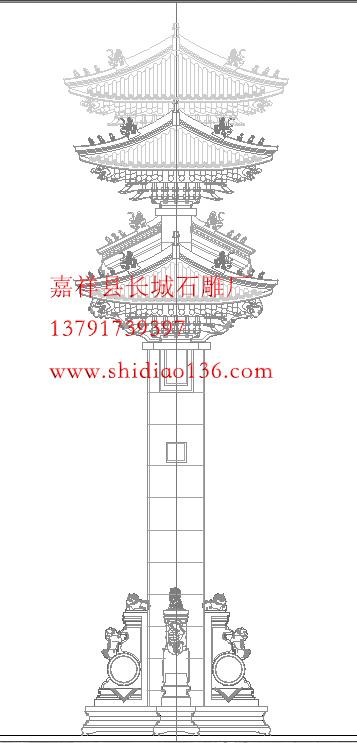

斗栱組合的有關文字《法式》卷四“總鋪作次序”條有以下記載:“凡鋪作逐跳上安栱，謂之計心;若逐跳上不安栱而再出跳或出昂者，謂之偷心”;“凡鋪作逐跳計心，每跳令栱上，只用素方一重者，謂之單栱，即每跳上安兩材一梨”;“凡轉角鋪作，須與補間鋪作勿令相犯;或梢間近，須連栱交隱”;在《法式》卷四，“栱”條有“凡栱至角相連長兩跳者，則當心施斗，斗底兩面相交，隱出栱頭，謂之鴛鴦交手棋。”“連栱交隱”即指“鴛鴦交手栱”。石牌樓斗拱樓子設計圖紙

“單栱七鋪作兩秒兩昂及六鋪作一秒兩昂或兩秒一昂，若下一秒偷心，則于護斗之上施兩令栱兩素方。(方上平鋪遮椽板)”。牌坊斗栱的第一跳上未安橫拱，即偷心，第二、三跳上均安有橫栱，為計心。從斗栱發展史看，先有偷心造，后有計心造斗栱。在一朵斗栱組合中既有計心，又有偷心的做法，是一種過渡形式，廟溝后石牌坊的斗栱正是這一做法;廟坊第二、三跳上都施一橫栱，分別是瓜子栱和令栱，栱上承素枋，即兩材一梁，單栱造，與《石牌坊營造法式》所述吻合;廟坊的柱頭(轉角)鋪作中兩令棋交疊在一起，雖未刻出栱頭，但其上置一散斗，示意著“交首”的做法，即《法式》的“連栱交隱”(鴛鴦交手拱);廟坊斗栱為六鋪作兩秒一昂，第一跳偷心，護斗之上施兩令栱兩素枋，仿上平鋪遮椽板，與《法式》記載完全一致。石雕牌坊-圓通禪寺石雕牌樓

廟溝后石牌坊列栱做法

《石牌坊法式》卷四“栱”云:“凡栱至角相交出跳，則謂之列栱”。也就是在建筑正面出跳的棋，其尾部在側面看便成了橫棋;在側面出跳的棋，其尾部在正面看也成了橫栱。《法式》卷四共舉出四類列栱:第一類，泥道栱與華栱出跳相列;第二類，瓜子拱與小栱頭出跳相列;第三類，慢栱與切幾頭相列;第四類，令栱與瓜子栱出跳相列。石牌坊-花崗巖石牌樓

據研究，這四個類型又各有數種列棋形式，而石雕牌坊的列栱做法，占了這四類列栱中的三種類型，即第一類的兩種做法，“令栱與華栱出跳相列”和“令栱與下昂出跳相列”，這是由于石牌坊斗栱為單棋造，護斗上施兩令棋兩素枯，不用泥道棋、慢棋，因此，表現為“令棋與“華栱”、與“下昂”出跳相列;第二類，“瓜子栱與小栱頭出跳相列”;第四類，“令栱與瓜子栱出跳相列”。
